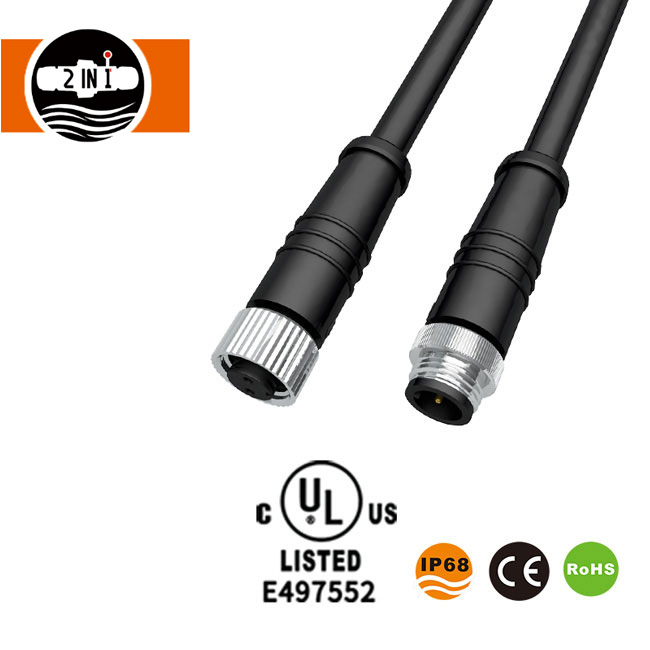

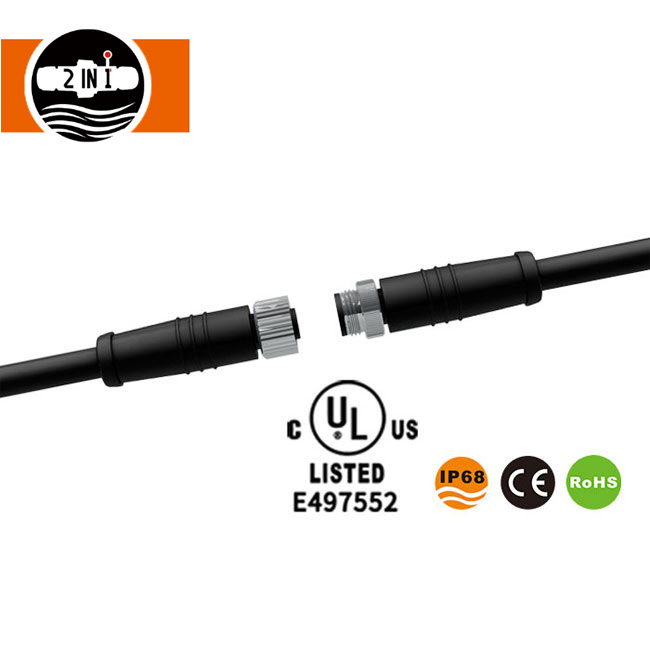

M12 Vodotesen priključek za električni kabel

Vodoodporen priključek za električni kabel M12 je eden od osrednjih izdelkov HuaYi-FaDa Technology, posebej zasnovan za različne scenarije električnih povezav, ki zahtevajo vodoodpornost in odpornost proti koroziji. Usklajuje praktičnost in vzdržljivost ter se prilagaja različnim kompleksnim delovnim pogojem. Izdelek ima modularno zasnovo: zgornji del ima pozlačene kontaktne vmesnike, ki zagotavljajo stabilen prenos toka in signala; srednji del ima kovinsko varovalno matico za večjo trdnost spoja in preprečevanje ločevanja zaradi vibracij; spodnji del pa ima najlonsko lupino PA66 z odlično odpornostjo na vremenske vplive in zaščito. Ti trije elementi skupaj zagotavljajo stabilno delovanje vodoodpornega priključka za električni kabel M12 tudi v težkih okoljih. Vedno smo usmerjeni k strankam, optimiziramo strukturo izdelka in izboljšujemo delovanje izdelka, da bi bil ta vodoodporen priključek električnega kabla M12 prilagodljiv dejanskim potrebam uporabe v več panogah in zmanjšal tveganje okvare povezave za naše stranke.

Parameter vodoodpornega konektorja električnega kabla M12

Analiza strukture izdelka

Zgornji del: pozlačen kontaktni vmesnik

Zgornji del vodoodpornega konektorja električnega kabla M12 je kontaktna površina jedra, izdelana iz pozlačene medenine. Enotna in gosta pozlačena prevleka učinkovito izolira konektor pred jedkimi snovmi, kot sta zrak in vlaga, preprečuje oksidacijo in rjo ter zagotavlja kontinuiteto in stabilnost toka in prenosa signala. Zasnova kontaktov je v skladu z industrijskimi standardi, kar zagotavlja gladko vstavljanje in odstranjevanje ter tesen stik. To učinkovito zmanjša kontaktni upor in izgubo signala, zaradi česar je primeren za nizkonapetostne in tokovne zahteve po prenosu ter idealen za industrijske scenarije z visokimi zahtevami glede stabilnosti signala.

Srednji del: kovinska zaklepna matica

Izdelek ima v srednjem delu kovinsko matico, izdelano iz zlitine visoke trdnosti in natančno obdelano. Niti so čiste in pravilne, sila zaklepanja pa je zmerna. Omogoča zaklepanje vrtenja za 360°, kar zagotavlja varno in zanesljivo povezavo med konektorjem in opremo/kabli ter učinkovito preprečuje zrahljanje ali odklop zaradi vibracij opreme ali zunanjih udarcev. Površina kovinske matice je obdelana s protikorozijsko prevleko, ki ji omogoča, da prenese težka okolja, kot sta vlaga in prah, s čimer podaljša celotno življenjsko dobo vodoodpornega priključka za električni kabel M12.

Spodnji del: PA66 najlonsko ohišje

Spodnji del vodoodpornega priključka za električni kabel M12 je struktura ohišja, izdelana iz visokokakovostnega najlonskega materiala PA66, ki ustreza standardu za zaviranje gorenja 94-VO in ima odlične lastnosti, ki zavirajo gorenje, so odporne na vremenske vplive in udarce. Ohišje ima strogo tesnilno zasnovo, opremljeno z namenskim silikonskim vodoodpornim obročem, ki dosega IP67 ali višjo vodoodporno oceno, učinkovito preprečuje prahu, vlagi in olju, da bi vstopili v priključek ter ščiti notranje kontakte in ožičenje pred poškodbami. Hkrati ima najlonski material PA66 tudi dobro odpornost na nizke temperature, ohranja strukturno stabilnost tudi v okoljih skrajno nizkih temperatur -40 ℃, ne da bi postal krhek ali deformiran.

Lastnosti izdelka

1. Zanesljiva zmogljivost, odporna na vodo in prah

Vodoodporen priključek za električni kabel M12 ustreza standardu IP67 za vodoodpornost in zaščito pred prahom, nekatere modele pa je mogoče nadgraditi na IP68. Učinkovito preprečuje vdor prahu in kratkotrajno potopitev v vodo, zaradi česar je primeren za zunanja, vlažna in prašna okolja ter zagotavlja celovito zaščito električnih povezav. Upoštevajte, da se je treba izogibati dolgotrajnemu potapljanju v vodo, da preprečite vpliv na njegovo zaščitno delovanje.

2. Vrhunski material in odpornost proti koroziji

Kontakti so izdelani iz pozlačene medenine, ohišje je iz PA66 najlona, ​​matica pa iz kovine. Ti trije materiali delujejo skupaj, da povečajo odpornost izdelka proti koroziji, odpornosti na olje in odpornosti proti udarcem. Izdelek je bil podvržen strogemu testiranju s solnim razpršilom (brez korozije po 48 urah nevtralnega testiranja s slanim razpršilom), zaradi česar je primeren za različne kemične medije v industrijskih okoljih in podaljša njegovo življenjsko dobo.

3. Več možnosti pinov in široka združljivost

Ponuja več konfiguracij nožic, vključno z 2-pinskimi, 3-pinskimi, 4-pinskimi, 5-pinskimi, 8-pinskimi, 2+2-pinskimi, 2+3-pinskimi in 2+4-pinskimi, kar omogoča prilagodljivo izbiro glede na potrebe stranke po povezavi. Prilagodi se različnim scenarijem prenosa moči in signala ter je združljiv z različnimi napravami, kot so LED osvetlitev, senzorji in aktuatorji.

4. Priročna namestitev in varna povezava

Podpira montažo na zadnjo ploščo, kar poenostavi postopek namestitve brez potrebe po zapletenih orodjih ali specializiranih veščinah in tako izboljša učinkovitost namestitve. Zasnova osrednje kovinske zaklepne matice zagotavlja nemoteno vstavljanje in odstranjevanje ter je odporna na udarce in proti zrahljanju, primerna za scenarije industrijske avtomatizacije s pogostimi vibracijami.

5. Prenos signala z nizkimi izgubami

Pozlačeni kontakti imajo nizek kontaktni upor (≤10 mΩ) in visoko izolacijsko upornost (≥100 MΩ), kar učinkovito zmanjšuje izgube pri prenosu toka in signala, zagotavlja stabilen prenos signala brez motenj ter se prilagaja visoko natančnim scenarijem, kot so industrijska vodila in prenos signala senzorja.

Tehnične prednosti

1. Natančen proizvodni proces

Imamo profesionalne delavnice za obdelavo kalupov, brizganje in obdelavo strojne opreme, ki uporabljajo visoko natančno proizvodno opremo, kot so stroji za navpično brizganje in CNC rezkalni stroji za natančno obdelavo vsake komponente vodoodpornega priključka za električni kabel M12. To zagotavlja natančne mere, lepo strukturo, gladko vstavljanje in odstranjevanje ter močno prilagodljivost. Vsi izdelki so podvrženi 100-odstotnemu popolnemu pregledu (ne serijskega vzorčenja), da preprečimo, da bi nekvalificirani izdelki zapustili tovarno.

2. Standardizirana in združljiva zasnova

Vodoodporen priključek za električni kabel M12 je zasnovan v skladu z mednarodnim standardom IEC-61076-2-101 in ima odlično medsebojno zamenljivost in združljivost s prejšnjimi različicami. Združljiv je z drugimi znamkami konektorjev M12 enakih specifikacij in kodiranja, kar zmanjšuje stroške zamenjave in tveganja prilagajanja za stranke. Izdelek podpira več metod kodiranja, vključno s kodiranjem A, kar omogoča prilagodljivo konfiguracijo glede na različne scenarije uporabe.

3. Prilagojena tehnična podpora

Imamo neodvisno skupino za raziskave in razvoj z bogatimi izkušnjami pri prilagajanju vodotesnih konektorjev. Zagotavljamo lahko storitve prilagajanja OEM/ODM na podlagi posebnih potreb strank, vključno s prilagojenim prilagajanjem konfiguracij zatičev, barv ohišja, dolžin kablov, ocen vodoodpornosti itd., da izpolnimo posebne zahteve povezav različnih industrij in opreme.

4. Strog sistem nadzora kakovosti

Vzpostavili smo sistem nadzora kakovosti, ki je skladen s standardi ISO9001:2008. Od nabave surovin in predelave proizvodnje do dostave končnega izdelka je vsak korak strogo nadzorovan s strani strokovnih inšpektorjev kakovosti. Vse surovine so izbrane iz okolju prijaznih materialov, skladnih z RoHS in UL, kar zagotavlja, da so naši izdelki nestrupeni, okolju prijazni in izpolnjujejo okoljske zahteve številnih držav in regij po vsem svetu.

Podrobnosti o izdelku M12 Vodotesen priključek za električni kabel

Povezava:

Scenariji uporabe

1. LED osvetlitev

Veliko se uporablja v različnih izdelkih za razsvetljavo LED, kot so luči LED trakovi, luči LED stenske podložke, luči LED v tleh, luči LED vrvi, luči LED trakovi, luči za zavese in utripajoče luči. Zagotavlja stabilne vodoodporne povezave za opremo za razsvetljavo, prilagajanje različnim svetlobnim scenarijem, vključno z zunanjim in notranjim vlažnim okoljem, kar zagotavlja normalno delovanje opreme za razsvetljavo.

2. Industrijska avtomatizacija

Preprosto se poveže s stikali za približevanje, napravami za nadzor pretoka, komponentami fieldbus, senzorskimi napravami in napravami za aktuatorje. Primeren za tovarniško avtomatizacijo, robotiko in mehansko opremo, ohranja stabilen signal in prenos toka v težkih industrijskih okoljih, kar izboljšuje zanesljivost opreme.

3. Nova energija in komunikacija

Prilagojeno novi energetski opremi, kot so solarni fotovoltaični moduli in razsmerniki, ter komunikacijski opremi 5G in okolju prijaznim električnim vozilom. Ima odlično vremensko odpornost in delovanje proti motnjam, prilagaja se kompleksnim zunanjim okoljskim razmeram in zagotavlja stabilno delovanje opreme.

4. Druga polja

Uporablja se tudi za medicinske pripomočke, pomorsko opremo in mehansko opremo, ki zagotavlja ustrezne rešitve povezav za različne naprave, ki zahtevajo vodoodporne, proti koroziji odporne in zelo stabilne povezave.

pogosta vprašanja

V1: Kakšna je vodotesna ocena vodoodpornega priključka za električni kabel M12?

A1: Standardni model ima oceno vodotesnosti IP67, kar učinkovito preprečuje vdor prahu in kratkotrajno potopitev v vodo. Ponujamo tudi prilagojeno možnost ocene IP68, ki jo je mogoče nadgraditi glede na potrebe strank, primerno za scenarije z višjimi zahtevami glede vodoodpornosti.

V2: Katere konfiguracije pinov podpira izdelek? Ali je mogoče posebne zatiče prilagoditi?

A2: Standardne konfiguracije zatičev vključujejo 2-pin, 3-pin, 4-pin, 5-pin, 8-pin, 2+2-pin, 2+3-pin in 2+4-pin. Podprta je prilagoditev OEM/ODM; posebne konfiguracije in ureditve zatičev je mogoče prilagoditi glede na posebne potrebe kupcev.

V3: Kakšna je življenjska doba izdelka? Ali obstaja garancija za kakovost?

A3: Mehanska življenjska doba izdelka je ≥3000 ciklov parjenja. Ob normalni uporabi lahko njegova življenjska doba doseže več kot 3 leta. Nudimo 3-letno garancijo kakovosti. V garancijskem obdobju bomo zagotovili brezplačne storitve popravila ali zamenjave za težave s kakovostjo, ki jih povzroči škoda, ki je ni povzročil človek.

V4: Ali je mogoče zagotoviti vzorce? V4: Kakšen je čas dostave vzorca?

A4: Na voljo so brezplačni vzorci, s 3 vzorci na model. Čas dostave vzorca je 3-5 delovnih dni. Za prilagojene vzorce se dobavni rok podaljša glede na zahtevnost prilagoditve.

V5: Kakšen je čas dostave naročila? Ali podpirate množične nakupe?

A5: Standardni čas dostave naročila je 2-3 tedne. Naročila v razsutem stanju se lahko prilagodijo glede na količino naročila in urnik proizvodnje. Podpiramo masovne nakupe, ki ponujajo bolj konkurenčne cene. Za podrobnosti se obrnite na našo prodajno ekipo.

V6: Ali izdelek izpolnjuje zahteve varstva okolja?

A6: Da, naš vodotesni priključek za električni kabel M12 uporablja okolju prijazne surovine, skladne z RoHS. Proizvodni proces sledi okoljskim zahtevam, izdelek pa je netoksičen in neškodljiv ter v skladu z okoljskimi predpisi v številnih državah in regijah po vsem svetu.
