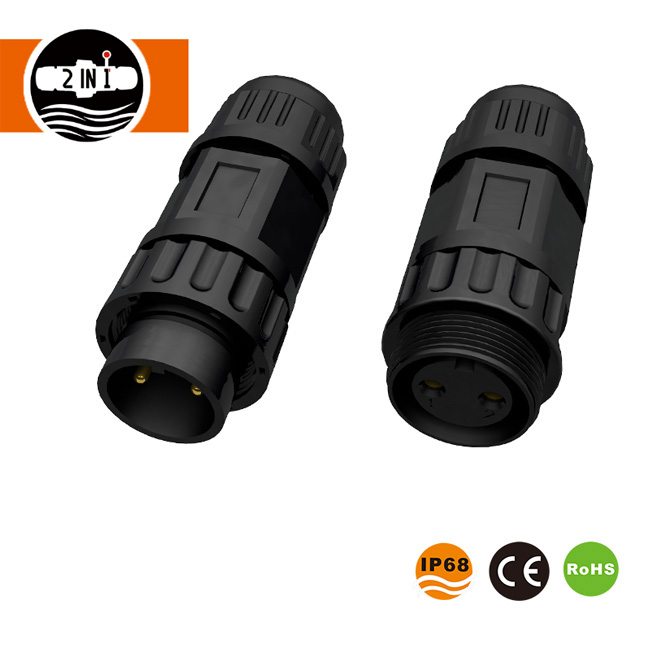

Večpinski vodotesni konektor za spajkalno žico

Večpinski vodotesni konektor za spajkalno žico je konektor, ki ga je oblikovala tehnologija HuaYi-FaDa za zunanja, vlažna in težka okolja. Njegova glavna funkcija je doseči vodoodporno povezavo med žicami, hkrati pa zagotoviti stabilen prenos signala in moči. Ta izdelek uporablja metodo spajkane povezave, ki omogoča preprosto priklapljanje in odklapljanje po montaži. Odklop je tako preprost kot odvijanje glavnega ohišja, zaradi česar je uporaba enostavna in učinkovita.

Parameter

Struktura izdelka in ključne komponente

Vodoodpornost večkomponentnega vodoodpornega priključka za spajkalno žico izhaja iz njegove večkomponentne skupne zasnove. Te komponente skupaj tvorijo celovit zaščitni sistem tesnjenja. Ključne ključne komponente vključujejo:

• O-obročki: izdelani iz silikona, odpornega na staranje in visoke/nizke temperature, vdelani v vmesnik konektorja, učinkovito preprečujejo vdor vlage skozi spojne reže, izboljšujejo zmogljivost tesnjenja jedra, prilagajajo se dolgotrajni uporabi v različnih okoljih in ne zlahka izgubijo sile pred zategovanjem zaradi toplotnega raztezanja in krčenja.

• Vodoodporna tesnilna masa: Zapolnjuje kritične vrzeli znotraj konektorja, dodatno krepi učinek tesnjenja, preprečuje vlago, prah in druge nečistoče, da bi vstopili v notranje vezje, preprečuje slab stik ali kratke stike in zagotavlja stabilnost električne povezave.

• Fleksibilna končna tesnila: zasnovana posebej za kable po spajkanju, tesno ovijejo površino kabla, zategnejo tesnilo, se prilagajajo kablom različnih premerov, preprečujejo pronicanje vlage na spoju kabel-konektor in imajo tudi določeno stopnjo upogibne in natezne trdnosti.

• Ohišje iz kovine/inženirske plastike: Izdelano iz visoko trdnih materialov ima odlično mehansko trdnost, odpornost proti koroziji in udarcem ter ščiti notranje kontakte in vezje. Primeren za kompleksna okolja, kot so zunanje in industrijske nastavitve, zagotavlja tudi dodatno tesnjenje.

• Kontakti spajkalne žice: izdelani iz visokokakovostne bakrove zlitine, natančno strojno obdelani in površinsko obdelani, imajo ti kontakti nizek kontaktni upor, odlično prevodnost in močne spajkane povezave, ki učinkovito zagotavljajo stabilno moč in prenos signala ter so odporni proti oksidaciji pri dolgotrajni uporabi.

Podrobnosti o izdelku večpinskega vodoodpornega priključka za spajkalno žico

Povezava:

Kvalifikacija izdelka večpinskega vodoodpornega priključka za spajkalno žico

Ta vodoodporen konektor za spajkalno žico z več nožicami ima prestal certifikat CE, RoHS, CQC. Je s stopnjo vodoodpornosti IP68.

Tehnične prednosti

I. Prednosti tehnologije tesnjenja

Naš vodoodporen konektor za spajkalno žico z več nožicami uporablja večplastno zasnovo tesnilne strukture, ki združuje O-obroče, vodoodporno tesnilo in fleksibilna končna tesnila za doseganje vodoodpornih ocen IP67 in IP68. Ocena IP68 omogoča potopitev v 1 meter vode za več kot 30 minut brez puščanja, kar zagotavlja popolno odpornost na prah in vodo. Lahko prenese zunanji dež, vlažna okolja in kontaminacijo z industrijskim oljem ter učinkovito ščiti priključne točke pred korozijo iz zunanjega okolja.

II. Prednosti električnega delovanja

Kontakti so izdelani iz visokokakovostne bakrove zlitine, natančno obdelani in površinsko obdelani, kar ima za posledico nizek in stabilen kontaktni upor in odlično prevodnost. To učinkovito zmanjša oslabitev signala in izgubo moči, kar zagotavlja stabilno moč in prenos signala. Izdelek se ponaša z odlično izolacijsko zmogljivostjo z izolacijsko impedanco ≥20 megohmov in vzdržljivo napetostjo DC250V/50 milisekund, kar učinkovito preprečuje kratke stike, puščanje in druge varnostne nevarnosti ter se prilagaja različnim scenarijem uporabe napetosti in toka.

III. Prednosti strukturne zasnove

Vodoodporen konektor za spajkalno žico z več nožicami ima uporabniku prijazno strukturno zasnovo, ki omogoča enostavno spajanje žice in visoko učinkovitost sestavljanja. Omogoča nemoteno vstavljanje in odstranjevanje, kar omogoča hitro priključi in zaženi po montaži. Odklop je tako preprost kot odvijanje glavnega ohišja in ne zahteva nobenega zapletenega orodja. Izdelek uporablja polarizirano zasnovo z vodilno strukturo s ključi, ki učinkovito preprečuje napačno vstavljanje in zagotavlja pravilno namestitev. Robustna struktura školjke zagotavlja odlično udarno in natezno trdnost, primerno za dolgotrajno uporabo.

IV. Materialne prednosti

Lupina je izdelana iz visoko trdne inženirske plastike ali kovine, ki ima odlično odpornost proti koroziji, odpornost na visoke in nizke temperature ter mehansko trdnost. Lahko prenese širok temperaturni razpon od -40 ℃ do +85 ℃ in ni nagnjen k staranju ali deformacijam. Tesnila so izdelana iz silikona ali fluorokavčuka, odpornega na staranje in kemikalije, kar zagotavlja dolgotrajno vzdržljivost in podaljšuje življenjsko dobo izdelka. Kontaktni materiali so podvrženi strogemu izboru, izkazujejo odpornost proti oksidaciji in obrabi, da zagotovijo stabilnost in vzdržljivost povezave.

1. Katero specifično vodoodporno oceno izpolnjuje večpinski vodoodporen konektor za spajkalno žico?

O: Standardna ocena vodoodpornosti našega izdelka je IP67, na zahtevo pa ga lahko prilagodimo na IP68. IP67 zagotavlja popolno zaščito pred prahom, brez puščanja po 30-minutni potopitvi v 1 meter vode. IP68 omogoča dolgotrajno podvodno potopitev (določeno globino je mogoče prilagoditi), popolnoma preprečuje vdor vode in izpolnjuje standarde IEC 60529.

2. Katere specifikacije pinov podpira izdelek? Ali je mogoče posebne zatiče prilagoditi?

O: Standardne specifikacije nožic vključujejo 2-pinske, 3-pinske, 4-pinske, 8-pinske in 12-pinske ter kombinirane nožice za napajanje in signal (2+3 nožice, 2+4 nožice). Podpiramo prilagojene posebne specifikacije zatičev, ki jih lahko oblikuje in izdela naša skupina za raziskave in razvoj v skladu s posebnimi potrebami strank, da izpolnijo prilagojene scenarije uporabe.

3. Ali je mogoče prilagoditi dolžino kabla in premer žice pri različici kabla z žicami?

O: Da, lahko jih prilagodite. Dolžino kabla, premer in material žične različice je mogoče prilagoditi glede na potrebe kupca. Priporočili bomo ustrezne specifikacije kablov na podlagi scenarija uporabe stranke, da zagotovimo zanesljive in uporabne povezave.

4. Kakšna je življenjska doba izdelka? Kakšna je garancijska doba?

O: Pri normalni uporabi ima izdelek življenjsko dobo ≥500 ciklov, s skupno življenjsko dobo več kot 5 let. Zagotavljamo 3-letno garancijo na kakovost. Med garancijskim obdobjem bo škoda, povzročena zaradi težav s kakovostjo izdelka, popravljena ali zamenjana brezplačno.

5. Kako zaprositi za brezplačne vzorce? Koliko časa traja dostava vzorcev?

O: Stranke se lahko prijavijo za brezplačne vzorce tako, da stopijo v stik s službo za stranke. Za vsak model lahko zahtevate do 3 vzorce. Čas dostave vzorca je 3-5 delovnih dni. Organizirali bomo proizvodnjo in pošiljanje v najkrajšem možnem času, da strankam zagotovimo takojšnje testiranje delovanja izdelka.

6. Kakšen je cikel dostave naročila? Ali podpirate prilagajanje OEM/ODM?

O: Standardni cikel dostave naročila je 2-3 tedne. Večja naročila se lahko prilagodijo proizvodnim načrtom. Podpiramo storitve prilagajanja OEM/ODM in lahko prilagodimo ekskluzivne večnožne vodoodporne spojke za spajkalno žico glede na blagovno znamko stranke, specifikacije in zahteve glede oblikovanja.

7. Kakšno je temperaturno območje delovanja izdelka? Ali lahko prenese ekstremna okolja?

O: Običajno temperaturno območje delovanja izdelka je od -40 ℃ do +85 ℃. Ima odlično odpornost na visoke in nizke temperature in se lahko prilagodi zunanjemu mrazu, visokim temperaturam in industrijskim visokotemperaturnim okoljem. Ima tudi odpornost na olje, kemično korozijo in UV odpornost, kar omogoča stabilno delovanje v kompleksnih in ekstremnih okoljih.
