Kakšne so različne ocene vodotesnosti za priključke? Kakšne so ustrezne vodoodporne zahteve?

V panogah, kot so industrijska, avtomobilska, zabavna elektronika in oprema za uporabo na prostem,vodotesni priključkiso ključne komponente, ki zagotavljajo stabilno delovanje opreme v vlažnem, prašnem ali podvodnem okolju.

Standardi za oceno vodoodpornosti za konektorje temeljijo predvsem na standardu IEC 60529 IP (zaščita pred vdorom), ki ga je določila Mednarodna elektrotehnična komisija (IEC), in standardih za oceno IP v ISO 20653. Kitajski domači standardi se nanašajo na standard, ki ga je določil QC/T 413.

Različni standardi odražajo različne zahteve in značilnosti aplikacij, vsak standard pa se nenehno posodablja in izboljšuje, ko se aplikacije razvijajo.

Spodaj so razloženi splošni standardi IP:

Pomen stopnje zaščite IP

Prva številka (ocena odpornosti na prah): Razpon od 0 do 6, kar označuje sposobnost zaščite pred vdorom trdnih tujih predmetov. Višje kot je število, močnejša je zaščita. Na primer, ocena 0 ne zagotavlja zaščite, medtem ko ocena 6 popolnoma preprečuje vdor prahu.

Druga številka (ocena vodotesnosti): Razpon od 0 do 8, kar označuje sposobnost zaščite pred vdorom tekoče vode. Višje kot je število, boljša je vodoodpornost.

Ocena odpornosti na prah (prva številka)

Ocene odpornosti proti prahu segajo od 0 do 6, kar predstavlja sposobnost opreme za zaščito pred prahom:

IP0X: Brez zaščite, popolnoma brez zmožnosti zaščite pred prahom.

IP1X: Ščiti pred vdorom trdnih predmetov, večjih od 50 mm v premeru.

IP2X: Ščiti pred vdorom trdnih predmetov, večjih od 12,5 mm v premeru.

IP3X: Ščiti pred vdorom trdnih predmetov, večjih od 2,5 mm v premeru.

IP4X: Ščiti pred vdorom trdnih predmetov, večjih od 1 mm v premeru.

IP5X: ščiti pred vdorom prahu, vendar ne popolnoma; v notranjosti opreme je dovoljena majhna količina prahu.

 IP6X: popolnoma ščiti pred vdorom prahu; notranjost opreme je brez prahu.

Posebna ocena vodotesnosti (druga številka) in zahteve

• IPX1: Ni učinka zaradi navpične kapljajoče vode; ob rahlem dežju lahko postavite v zaščiteno mesto.

• IPX2: Ne vpliva na kapljanje vode pri nagibu 15°, nekoliko strožje od IPX1, primerno za opremo, postavljeno pod kotom.

• IPX3: Odporen na pršenje vode pod kotom do 60°.

• IPX4: Odporen na brizganje vode iz vseh smeri.

• IPX5: Odporen na pršenje curka, prenese močan curek iz vseh smeri.

• IPX6: Odporen na močan curek, prenese močan vodni tok iz vseh smeri.

• IPX7: Odporen proti potopitvi, lahko ga potopite v vodo na določeni globini in za določeno časovno obdobje, na primer znotraj 1 metra in za največ 30 minut.

• IPX8: odporen proti neprekinjenemu potapljanju, lahko ga neprekinjeno potopite v vodo na določeni globini in za določeno časovno obdobje, kot so priključki, ki se uporabljajo v opremi za globokomorsko raziskovanje.

Obstaja posebej določena ocena: IPX9K.

Prej so bili IPX4K, IPX6K in IPX9K ekskluzivni za avtomobilsko industrijo, kasneje pa se je njihova uporaba razširila na druge industrije.

V serijah ISO 16750, DIN 40050 in ISO 20653 je IPX9K najstrožja ocena vodotesnosti. To vključuje test IPX9K v domačem standardu avtomobilske industrije QC/T417.1-2001, "Testne metode in splošne zahteve glede učinkovitosti za konektorje avtomobilskih kabelskih snopov."

S poznejšimi posodobitvami standardov in dodajanjem novih področij uporabe so se področja uporabe IPX9K še naprej širila.

• IPX9K: Najvišja ocena vodoodpornosti, možnost čiščenja pri visoki temperaturi in visokem tlaku, primerna za opremo za predelavo hrane, kmetijske stroje, visokotlačne čistilnike in drugo opremo.

Priporočilo o moči blagovne znamke: Zakaj izbrati tehnologijo HuaYi-FaDa

Tehnologija HuaYi-FaDaje strokovno domače podjetje, specializirano za raziskave in razvoj, proizvodnjo in prodajo vodoodpornih konektorjev, ki ima leta proizvodnih izkušenj, popoln proizvodni sistem in zrele procese nadzora kakovosti.

Osredotočeni smo na oblikovanje in izdelavovodoodporen priključekrešitve, z izdelki, ki pokrivajo več serij, vključno s signalnimi konektorji, napajalnimi konektorji in omrežnimi konektorji, ki se pogosto uporabljajo v industrijski avtomatizaciji, zunanji razsvetljavi, novi energiji, komunikacijski opremi, odrski opremi in nadzornih sistemih. Naše glavne prednosti:

Strokovna tovarniška moč: Imamo lastne delavnice za izdelavo kalupov, brizganje, proizvodnjo žice in montažo, ki zagotavljajo storitev na enem mestu od načrtovanja do dostave, zagotavljajo stabilno in nadzorovano kakovost ter čas dostave.

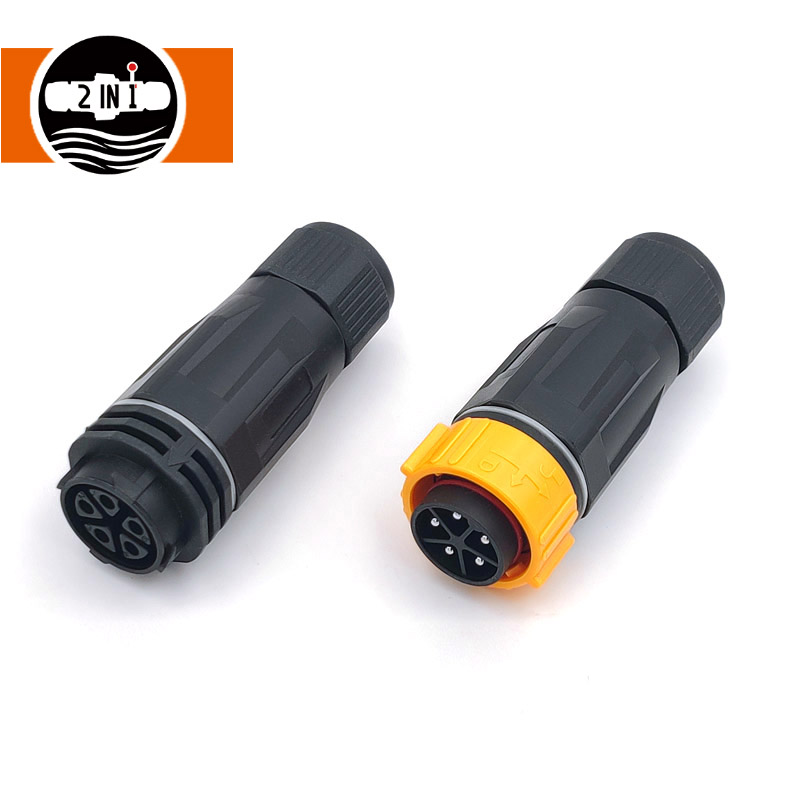

Celoten nabor vodoodpornih izdelkov: Ponujamo miniaturne konektorje M8, visokotokovne napajalne konektorje 40 A, vodotesne omrežne konektorje RJ45, vodotesne konektorje z zaklepanjem vijakov itd., ki ustrezajo potrebam povezav različnih naprav.

Stabilno in zanesljivo delovanje izdelka: naši izdelki z uporabo inženirske plastike z visokimi specifikacijami, kontaktov iz bakrovih zlitin in silikonskih tesnilnih struktur dosegajo stopnjo zaščite IP67/IP68, kar omogoča dolgotrajno uporabo v vlažnih, prašnih okoljih in okoljih z visoko/nizko temperaturo.

Obsežni certifikati in nadzor kakovosti: Naši izdelki imajo certifikate CE, RoHS in druge certifikate. Vsak izdelek je podvržen več krogom testiranja, preden zapusti tovarno, da se zagotovijo stabilne povezave in varna uporaba.

Prilagodljiva prilagoditev in hitra storitev: podpiramo zahteve glede prilagajanja dolžine žice, konektorjev, števila jeder in načinov namestitve. Nudimo testiranje vzorcev, tehnično podporo, hitro dostavo in poprodajne storitve.
