Na področjih, kot so zunanja oprema, industrijska avtomatizacija, ladijski inženiring in nova energetska vozila, zanesljivost električnih povezav pogosto določa življenjsko dobo celotnega sistema.Vodotesni okrogli priključkiso zasnovani za reševanje težav pri povezovanju v težkih okoljih, ki vključujejo vlago, prah in vibracije. So več kot le "čepi" – so celovite inženirske rešitve, ki vključujejo tesnjenje, zaklepanje in prenos signala.

Zakaj izbrati Circular?

V inženirskih aplikacijah izhajajo prednosti krožnih konektorjev iz naravne racionalnosti njihove geometrijske strukture.

• Visoka izkoriščenost prostora: krožni prečni prerez omogoča največje število kontaktov znotraj najmanjšega odtisa, kar omogoča konfiguracije nožic z visoko gostoto.

• Enostavna izvedba tesnjenja: krožni profil v kombinaciji z O-tesnili ali tesnili ustvarja enakomeren radialni pritisk, kar zagotavlja zanesljivo tesnjenje.

• Vrhunska mehanska trdnost: Okrogla ohišja enakomerno porazdelijo obremenitev in nudijo boljšo odpornost na udarce in tresljaje kot pravokotni priključki. Navojni in bajonetni zaklepni mehanizmi zagotavljajo bolj robustno varnost parjenja.

Nasprotno pa so standardni nepremočljivi konektorji običajno primerni le za suha notranja okolja. Brez tesnilnih struktur so nagnjeni k okvaram zaradi vdora vode ali UV razgradnje, ko so izpostavljeni na prostem.

Razumevanje ocen IP: prvi korak pri izbiri

"Vodoodporen" je splošen koncept, ki ga je treba količinsko opredeliti z ocenami IP (zaščita pred vdorom) v inženirski praksi. Po standardu IEC 60529 prva številka za IP predstavlja zaščito pred prahom, druga številka pa zaščito pred vodo.

Ključna opomba: ocena IP konektorja se običajno nanaša na njegovo zaščitno sposobnost v spojenem stanju. Če so vrata opreme dlje časa izpostavljena, je treba namestiti zaščitni pokrov; sicer je zaščita ogrožena.

Materiali in struktura določajo življenjsko dobo

Poleg ocen IP izbira materiala neposredno vpliva na dolgo življenjsko dobo priključka v posebnih okoljih.

• Materiali ohišja: Za dolgotrajno uporabo na prostem so priporočljivi termoplastični materiali (kot sta polikarbonat in PBT) – so lahki, odporni proti koroziji in nudijo UV odpornost (certificirano UL F1). Kovinska ohišja (aluminijeva zlitina, nerjavno jeklo) so primerna, kjer je potrebna večja mehanska trdnost ali zaščita pred elektromagnetnimi motnjami, pri čemer je nerjaveče jeklo najprimernejša izbira za morska okolja s solnim pršenjem.

• Zaklepni mehanizmi:

• Zaklepanje z navojem: Najbolj zanesljivo, odlična odpornost na vibracije, primerno za težko industrijo.

• Bajonet/Push-Pull zaklepanje: Omogoča hitro vstavljanje in izvlekanje z jasnim zvočnim povratnim signalom "klik", kar prihrani veliko časa pri namestitvi, še posebej idealno za operacije nad glavo ali v zaprtem prostoru.

• Kontakti: Za zagotovitev stabilnosti signala so kontakti običajno narejeni iz bakrove zlitine s pozlačenim premazom, ki je odporen proti oksidaciji in koroziji.

Praktični premisleki pri namestitvi in ​​vzdrževanju

Pri dejanski namestitvi in ​​vzdrževanju naslednje točke neposredno določajo, ali je zaščitna zmogljivost priključka v celoti realizirana:

1. Izogibajte se napetosti kabla: Nikoli ne vlecite kabla, da bi spojili ali odklopili priključek. Napetost kabla lahko poškoduje zadnjo tesnilno strukturo, kar povzroči napako pri oceni IP. Prepričajte se, da je kabel med namestitvijo ustrezno razbremenjen.

2. Samo ročno zategovanje: razen za posebne odprtine za orodje je treba vse zaklepne operacije izvesti ročno. Pretirano zategovanje s ključi ali orodji lahko poškoduje navoje ali ohišje.

3. Redni pregled: Občasno preverite, ali so tesnilni obročki stari ali počeni in ali so kontakti zarjaveli ali onesnaženi. Vrata, ki jih ne uporabljate dlje časa, zaprite z zaščitnimi pokrovčki.

Glavne blagovne znamke in serije na trgu

Glede na različne zahteve uporabe je na trgu že na voljo vrsta zrelih serijskih izdelkov:

Amphenol: njegova serija X-Lok podpira hitro potisno-povlečno zaklepanje, serija M12 S-Code pa izpolnjuje standard IEC 61076-2-111 in ponuja stopnje zaščite IP67/IP68/IP69K, primerne za industrijsko avtomatizacijo in železniški promet.

Omron: Serija XS5 (M12 SmartClick) ima inovativno notranjo zaklepno strukturo, ki preprečuje zagozditev odpadkov, podpira hitro zaklepanje za 1/8 obrata in se široko uporablja v scenarijih avtomatizacije tovarn, kot so avtomobili, hrana in pijača.

Bulgin: njegova serija 400 zagotavlja zaščito IP68/IP69K, ki pokriva napajalne, podatkovne in RF povezave, primerne za težka okolja, kot sta pomorstvo in predelava hrane.

Souriau - Eaton: Serija UTS ima plastično ohišje z bajonetnim zaklepanjem na 1/3 obrata, pri čemer nekateri modeli ohranjajo oceno IP68 tudi v nepovezanem stanju in podpirajo mešane konfiguracije napajanja in signala.

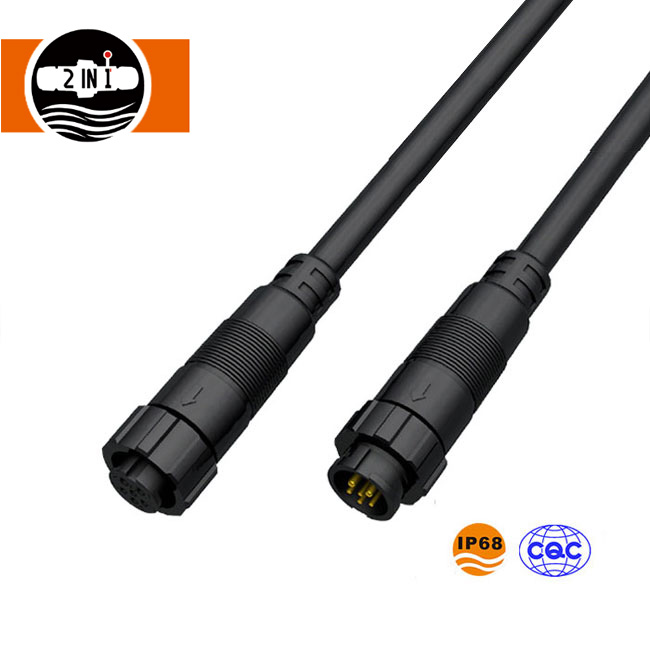

HuaYi-FaDa: Serija M26 ponuja tako oblikovane kot snemljive različice, ki podpirajo stopnjo zaščite IP68, imajo lastnosti za zaviranje gorenja, antioksidacijo in odpornost proti koroziji, primerne za LED razsvetljavo, odrsko opremo, pametno omrežje, sončno energijo in opremo za avtomatizacijo, z na voljo prilagojenimi storitvami, vključno z možnostmi dolžine kabla in barv ohišja.

Vse blagovne znamke in modeli izdelkov tretjih oseb, omenjeni v tem članku, so last njihovih lastnikov in so na voljo samo kot referenca.Tehnologija HuaYi-FaDaje neodvisen proizvajalec in ni povezan z zgoraj omenjenimi blagovnimi znamkami, razen če je izrecno navedeno drugače.
