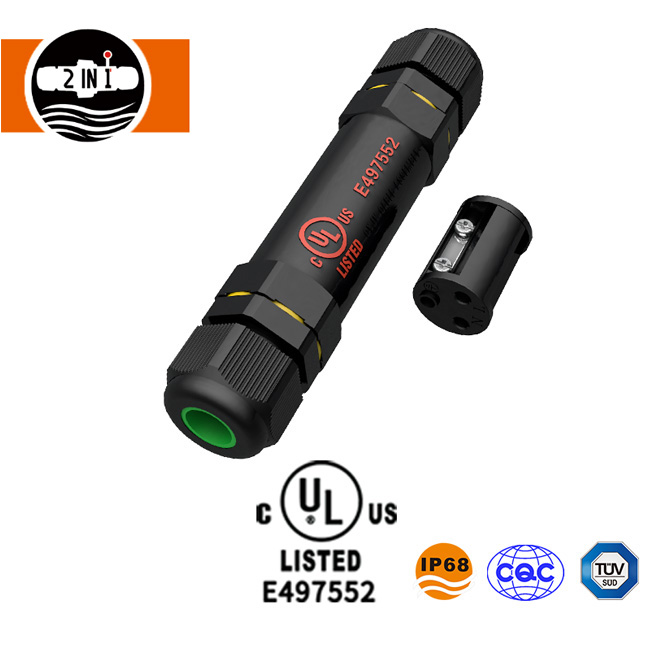

Vodoodporen konektor s seznamom UL z vijačnim zaključkom
  • Vodoodporen konektor s seznamom UL z vijačnim zaključkom Vodoodporen konektor s seznamom UL z vijačnim zaključkom

Vodoodporen konektor s seznamom UL z vijačnim zaključkom

Vodoodporen konektor HuaYi-FaDa s seznama UL z vijačnim zaključkom ima zaščito IP68, 2–5 polne možnosti in ožičenje z vijačnimi sponkami za zunanjo razsvetljavo in industrijsko opremo. Primerno za žice 14–18 AWG in kable 6–12 mm, podpira 6–10 A tok in delovanje 500 V AC RMS. Na voljo sta prilagajanje OEM/ODM in testiranje vzorcev.

Pošlji povpraševanje

Opis izdelka

Vodoodporen konektor HuaYi-FaDa s seznama UL z vijačnim zaključkom podpira terensko ožičenje v zunanji razsvetljavi, opremi za avtomatizacijo in električnih sklopih, ki zahtevajo tesnjenje z oznako IP68, priključke z vijačnimi sponkami in 2–5-polne konfiguracije.

  • IP68
  • UL / TUV / CQC
  • 2–5 Poljak
  • 14–18 AWG
  • UL94 V-0

Oblikovanje povezave in možnosti polov

Priključek uporablja vijačne sponke za neposredno zaključevanje žice brez spajkanja. Njegova ravna krožna struktura združuje električne kontakte, kabelske uvodnice in tesnilne komponente. Spada medVijačni priključekserije znotrajUL priključekobseg.

  • Konfiguracije drogov 2-polni, 3-polni, 4-polni in 5-polni
  • Razpon žice 14–18 AWG
  • Premer kabla 6,0–12,0 mm
  • Način povezave Vijačni zaključek za montažo na terenu
  • Barva ohišja Črna
  • Oznaka modela PG13
UL Listed Waterproof Connector With Screw Termination structure
Ravna okrogla struktura z vijačnimi sponkami in silikonskim tesnilom

Električne in mehanske specifikacije

Parameter Specifikacija
Ime izdelka Vodoodporen konektor s seznamom UL z vijačnim zaključkom
Model PG13
Stopnja zaščite IP68
Nazivni tok 6–10 A
Delovna napetost 500 V AC RMS
Prenosna napetost 1500 V AC, 1 minuta
Kontaktni upor Manj kot 5 mΩ
Izolacijska upornost Večji od 500 MΩ
Trajnost parjenja ≥3000 ciklov
Delovna temperatura -40°C do +105°C
Stopnja plamena UL94 V-0
Merilo žice 14–18 AWG
Premer kabla 6,0–12,0 mm
Kontaktni material Ponikljana bakrova zlitina
Ohišje in izolacija Visoko zmogljiva inženirska plastika
Tesnilni material Silikon

Lastnosti materiala in zaščite

Ohišje in izolacija

Ohišje in izolirane komponente so izdelane iz inženirske plastike, z UL94 V-0, določeno za odpornost proti ognju.

Prevodni kontakti

Ponikljani kontakti iz bakrove zlitine zagotavljajo električno povezavo med vodniki. Naveden kontaktni upor je pod 5 mΩ, izolacijska upornost pa presega 500 MΩ.

Tesnilne komponente

Silikonsko tesnilo je del vodoodporne strukture. Navedena ocena IP68 se nanaša na zaščito pred vdorom prahu in vode pod določenimi testnimi pogoji.

UL Listed Waterproof Connector With Screw Termination sealing parts
Ohišje iz inženirske plastike, ponikljani kontakti in silikonsko tesnilo

Združljivost aplikacij

Vodoodporen konektor z vijačnim zaključkom s seznama UL je namenjen električnim sklopom, kjer sta potrebna ožičenje z vijačnimi sponkami in okoljsko tesnjenje.

  • Zunanja razsvetljava

    Električne povezave v združljivih svetlobnih inštalacijah.

  • Industrijska avtomatizacija

    Ožičenje za združljive krmilne sisteme in opremo.

  • Stroji

    Električni sklopi, priključeni na polje, zahtevajo določene dimenzije kabelskih vhodov.

  • Solarna oprema

    Pomožne električne povezave, pri katerih napetost, tok in okoljske zahteve ustrezajo specifikacijam priključka.

  • Komunikacijska oprema

    Povezave v združljivih sklopih opreme.

Sorodni izdelki:Vodoodporen vijačni konektor s seznama UL · Vodoodporen konektor UL z vijaki v obliki črke T · Vodotesen vijačni konektor

Certificiranje in preverjanje skladnosti

Priključek ima certifikate UL, TUV in CQC, navedena pa je tudi skladnost z RoHS. Njegova ocena IP68 določa zaščito pred vdorom prahu in vode pod določenimi preskusnimi pogoji, medtem ko se certifikat UL nanaša na veljavne varnostne zahteve izdelkov.

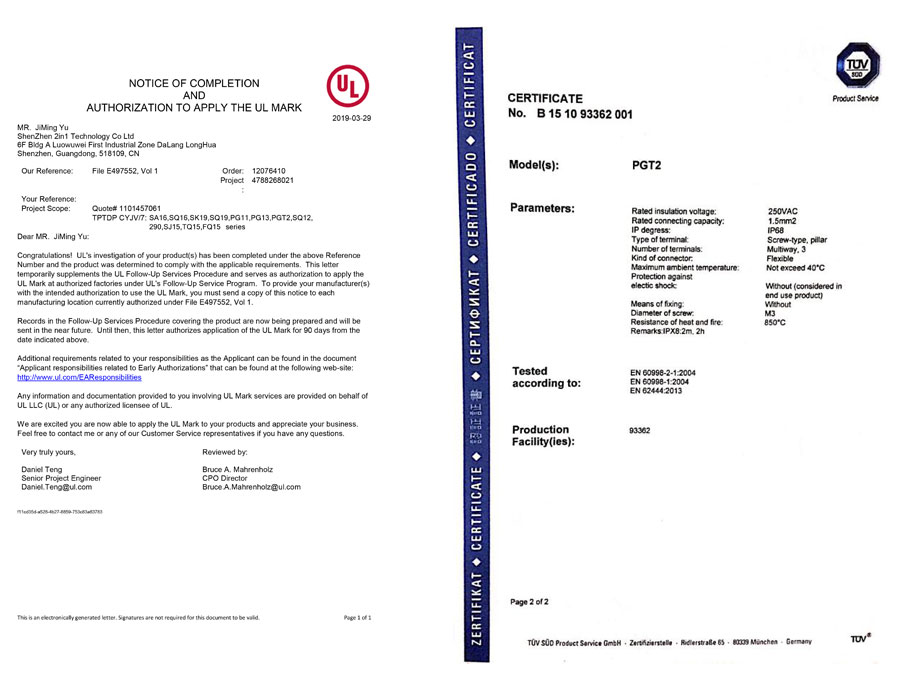

UL TUV CQC certificates of the waterproof connector
Certifikati UL, TUV, CQC in skladnost z RoHS

Proizvodne zmogljivosti HuaYi-FaDa

Podjetje ShenZhen 2 IN 1 Technology Co., Ltd. je bilo ustanovljeno leta 2009 in se osredotoča na raziskave in razvoj, proizvodnjo in prodajo vodotesnih priključkov in kablov. Podjetje poroča o približno 200 zaposlenih in več kot 8.000 m² tovarniških površin.

  • 2009 Ustanovljeno
  • ~200 Zaposleni
  • 8.000 m²+ Tovarniški prostor
  • 7+ let OEM dobava

Njegove proizvodne zmogljivosti vključujejo:

  • Delavnice za obdelavo kalupov in brizganje.
  • Delavnice iztiskanja žice in strojne obdelave.
  • Oprema za avtomatsko rezanje, odstranjevanje, vlečenje žice in terminalsko obdelavo.
  • Oprema za CNC rezkanje, brušenje in strojno obdelavo z iskro.
  • Neodvisne raziskave in razvoj za prilagojene vodotesne konektorje in kable.

Naši izdelki so pred dostavo 100-odstotno pregledani, nekateri izdelki pa dvakrat ali trikrat testirani. Poroča tudi o več kot sedmih letih izkušenj z dobavo OEM, ki vključuje Amphenol, Philips (Signify) in OSRAM.

HuaYi-FaDa waterproof connector production equipment
Lastna oprema za oblikovanje, ekstruzijo, CNC in terminalsko obdelavo

Vzorci, dobavni rok proizvodnje in prilagajanje

  • Vzorci:Trije brezplačni vzorci na številko dela za enkratno oceno; stroški pošiljanja so dodatni.
  • Standardni dobavni rok:2–3 tedne po oddaji naročila, odvisno od zaloge in zahtev naročila.
  • Prilagajanje:Zasnova in embalaža priključkov OEM/ODM na podlagi risb in tehničnih specifikacij.
  • Garancija kakovosti:Tri leta, kot je navedeno v podatkih podjetja.
  • Hitra dostava:Predvideni tranzitni čas 2–7 dni za storitve, kot so DHL, UPS, FedEx ali TNT.
  • Pošiljanje v razsutem stanju:Za večje pošiljke je na voljo pomorski prevoz.

Za vodoodporen konektor z vijačnim zaključkom s seznama UL pred proizvodnjo potrdite število polov, premer žice, premer kabla, električne ocene, obseg certificiranja in zahtevano količino.
